Почему вибрирует электродвигатель и чем это опасно

Электродвигатель во время работы всегда создает определенный уровень колебаний, связанный с вращением ротора, взаимодействием механических элементов и воздействием электромагнитных сил. Незначительная вибрация является нормальным явлением для работающего оборудования, однако ее усиление, изменение характера или появление дополнительных шумов могут указывать на развитие неисправности.

Повышенная вибрация электродвигателя — это не только источник шума и дискомфорта при эксплуатации оборудования. Она является важным диагностическим признаком, который помогает выявить проблемы с подшипниками, валом, ротором, обмотками или приводным механизмом еще до возникновения серьезной поломки. При выявлении таких признаков требуется своевременная диагностика и при необходимости ремонт электродвигателей, чтобы предотвратить развитие более серьезных повреждений.

Если своевременно не определить причину колебаний, нагрузка на отдельные узлы постепенно увеличивается. Это приводит к ускоренному износу деталей, повреждению изоляции обмоток, разрушению посадочных мест и снижению общего ресурса электродвигателя. Для промышленных предприятий такие неисправности могут стать причиной незапланированного простоя оборудования и дополнительных затрат на восстановление.

Что происходит при появлении вибрации электродвигателя

Вибрация возникает под воздействием переменных сил, которые появляются при работе вращающегося механизма. В исправном электродвигателе эти нагрузки находятся в допустимых пределах благодаря правильной балансировке ротора, точной установке оборудования и стабильной работе всех компонентов.

При появлении неисправности меняется характер колебаний. Например, нарушение балансировки ротора вызывает дополнительные центробежные силы, износ подшипников приводит к появлению ударных нагрузок, а нарушение центровки валов создает дополнительные механические напряжения между двигателем и приводимым оборудованием.

По характеру вибрации специалисты могут определить возможный источник проблемы. Важны не только абсолютные значения колебаний, но и их изменение во времени, зависимость от нагрузки, частоты вращения и режима работы оборудования.

Основные параметры, которые учитываются при оценке состояния электродвигателя:

• уровень вибрации в различных направлениях;
• изменение показателей по сравнению с предыдущими измерениями;
• наличие посторонних шумов;
• температура подшипников и корпуса;
• стабильность работы двигателя под нагрузкой.

Для точного определения причины используются специальные измерительные приборы, позволяющие оценить состояние оборудования не только по внешним признакам, но и по техническим параметрам.

Когда вибрация электродвигателя становится опасной

Не каждая вибрация свидетельствует о серьезной неисправности. Исправное оборудование также имеет определенный уровень колебаний, который зависит от конструкции двигателя, мощности, скорости вращения и условий эксплуатации.

Поводом для диагностики являются следующие изменения в работе:

Признак	Что может указывать
Резкое увеличение вибрации	Развитие неисправности одного из узлов
Появление нового шума или гула	Износ подшипников, проблемы ротора или механических соединений
Нагрев корпуса или подшипников	Повышенная нагрузка, недостаток смазки или механические повреждения
Вибрация после ремонта или замены деталей	Нарушение балансировки, центровки или сборки
Снижение мощности двигателя	Возможные проблемы с электрической или механической частью

Особенно опасно продолжать эксплуатацию оборудования, если вибрация быстро увеличивается или сопровождается нагревом, запахом поврежденной изоляции, металлическим шумом и срабатыванием защитных устройств.

На практике вибрация часто является первым сигналом проблемы. Своевременная диагностика позволяет определить неисправность на раннем этапе и выполнить восстановительные работы до возникновения серьезных повреждений.

Основные причины вибрации электродвигателя

Причина повышенной вибрации может быть связана как с отдельными узлами самого электродвигателя, так и с оборудованием, которое приводит его в действие. В некоторых случаях неисправность развивается постепенно и сначала проявляется только небольшими изменениями в работе. Однако при продолжительной эксплуатации нагрузка на детали увеличивается, что может привести к серьезным повреждениям.

Для точного определения источника вибрации необходимо проводить комплексную диагностику, так как одинаковые внешние признаки могут возникать по разным причинам.

1. Дисбаланс ротора

Одной из наиболее распространенных причин вибрации является нарушение балансировки ротора. Во время вращения ротор должен иметь равномерное распределение массы относительно оси вращения. Если баланс нарушен, появляются дополнительные центробежные силы, которые передаются на корпус электродвигателя.

Дисбаланс может возникнуть по разным причинам:

• неравномерный износ элементов ротора;
• деформация вращающихся деталей;
• повреждение или загрязнение вентилятора;
• скопление грязи на поверхности ротора;
• ошибки при проведении ремонтных работ;
• нарушение балансировки после восстановления отдельных компонентов.

Основной признак такой неисправности — увеличение вибрации при повышении частоты вращения двигателя. При этом нагрузка на подшипники и вал значительно возрастает, что ускоряет их износ.

Для устранения проблемы выполняется проверка состояния ротора и при необходимости проводится динамическая балансировка. Эта процедура позволяет восстановить правильное распределение массы вращающегося элемента и снизить нагрузку на конструкцию двигателя.

2. Износ или повреждение подшипников

Подшипники обеспечивают плавное вращение ротора и воспринимают значительные механические нагрузки во время работы оборудования. При их износе появляется дополнительный люфт, нарушается точность вращения и увеличивается уровень вибрации.

К основным причинам выхода подшипников из строя относятся:

• естественный износ при длительной эксплуатации;
• недостаток или неправильный подбор смазки;
• попадание пыли и загрязнений;
• перегрузка двигателя;
• нарушение центровки валов;
• неправильная установка при предыдущем ремонте.

О проблемах с подшипниками могут свидетельствовать:

• характерный гул или металлический шум;
• нагрев корпуса в области подшипниковых узлов;
• увеличение вибрации;
• появление люфта вала;
• снижение стабильности работы оборудования.

Продолжительная эксплуатация двигателя с поврежденными подшипниками опасна тем, что неисправность может привести к повреждению вала, разрушению посадочных мест и дополнительным нагрузкам на другие элементы конструкции.

При ремонте важно не только выполнить замену подшипников электродвигателя, но и определить причину их преждевременного разрушения. В противном случае новая деталь также может быстро выйти из строя.

3. Нарушение центровки валов

Еще одной распространенной причиной вибрации является нарушение соосности валов электродвигателя и приводного механизма. Даже небольшое смещение может привести к появлению дополнительных нагрузок на муфту, вал и подшипники.

Причинами нарушения центровки могут быть:

• ошибки при монтаже оборудования;
• смещение двигателя относительно привода;
• деформация основания;
• ослабление крепежных элементов;
• температурное расширение деталей при работе.

При такой неисправности вибрация часто сопровождается нагревом подшипников и ускоренным износом соединительных элементов. Дополнительная нагрузка передается не только на двигатель, но и на оборудование, которое он приводит в действие.

Для устранения проблемы проводится проверка положения валов и при необходимости выполняется повторная центровка оборудования.

4. Повреждение вала и механических элементов

Вибрация может возникать при повреждении самого вала электродвигателя или связанных с ним механических компонентов. Деформация, износ посадочных поверхностей или появление биения нарушают нормальную работу вращающегося механизма.

К возможным причинам относятся:

• механические перегрузки;
• ударные воздействия;
• длительная работа с неисправными подшипниками;
• неправильная установка оборудования;
• износ посадочных мест.

Повреждения вала особенно опасны, так как они влияют на точность вращения ротора и могут привести к разрушению других узлов. При выявлении таких дефектов требуется оценка состояния детали и выбор способа восстановления валов электродвигателей.

5. Ослабление креплений и проблемы установки оборудования

Иногда источник повышенной вибрации находится не внутри электродвигателя, а в условиях его установки. Ослабленные крепления, недостаточная жесткость основания или нарушение положения двигателя могут усиливать даже небольшие колебания.

Основные причины:

• недостаточно затянутые крепежные соединения;
• повреждение рамы или основания;
• неправильная установка двигателя;
• деформация опорных элементов;
• нарушение контакта между двигателем и фундаментом.

Перед проведением ремонта важно исключить такие факторы, поскольку замена отдельных деталей без устранения проблемы установки не приведет к стабильному результату.

6. Электрические причины вибрации

Не всегда вибрация связана только с механическими неисправностями. Нарушения в электрической части двигателя также могут приводить к нестабильной работе и появлению дополнительных колебаний.

К таким причинам относятся:

• межвитковые замыкания в обмотке;
• повреждение изоляции;
• нарушение симметрии фаз;
• проблемы с контактными соединениями;
• повреждения ротора;
• нестабильные параметры питающей сети.

Особенность электрических причин заключается в том, что вибрация может изменяться в зависимости от нагрузки двигателя или режима его работы. Для выявления таких неисправностей требуется проверка электрических параметров, состояния обмоток и изоляции.

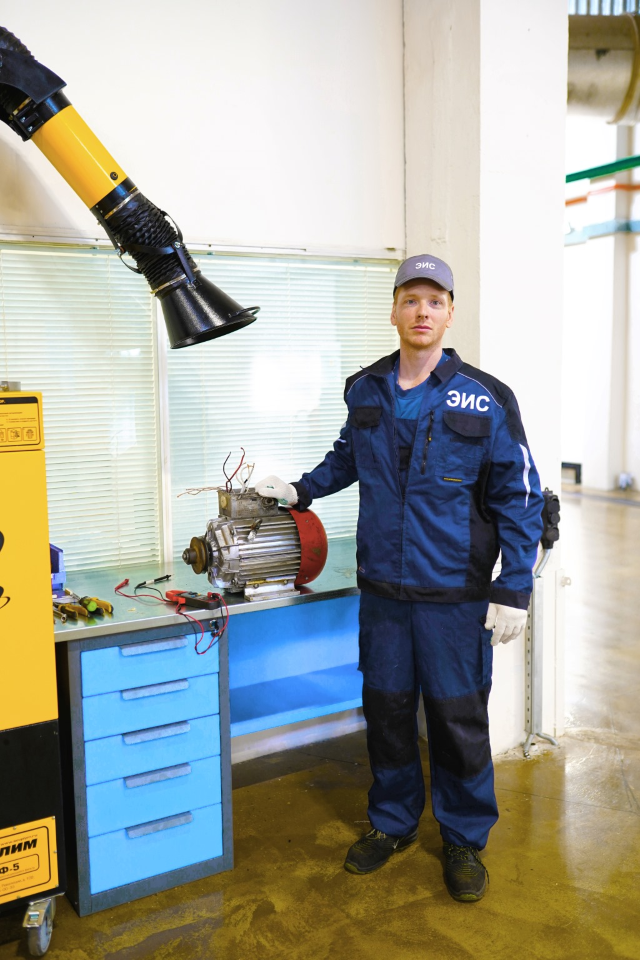

Чем опасна повышенная вибрация электродвигателя

Повышенная вибрация не всегда приводит к мгновенному отказу оборудования, однако ее длительное воздействие постепенно разрушает отдельные узлы двигателя. Постоянные механические колебания создают дополнительные нагрузки, которые ускоряют износ деталей и могут привести к серьезным повреждениям.

Особенно опасна ситуация, когда оборудование продолжает работать с повышенным уровнем вибрации без определения причины. В таком случае небольшая неисправность может перерасти в комплексное повреждение, требующее более сложного и дорогостоящего ремонта.

Основные последствия эксплуатации электродвигателя с повышенной вибрацией:

Причина воздействия	Возможные последствия
Постоянная нагрузка на подшипники	Ускоренный износ, перегрев, появление люфта и разрушение подшипниковых узлов
Колебания ротора	Повреждение вала, нарушение балансировки, увеличение механических нагрузок
Вибрация корпуса	Ослабление креплений, появление трещин и повреждение элементов конструкции
Повышенная нагрузка на обмотку	Перегрев изоляции, межвитковые замыкания, выход двигателя из строя
Нарушение работы приводного механизма	Износ муфт, соединительных элементов и сопряженного оборудования

Кроме того, вибрация может привести к снижению эффективности работы оборудования. Двигатель начинает потреблять больше энергии, ухудшается стабильность технологического процесса, увеличивается вероятность незапланированного простоя.

Для промышленных объектов своевременное выявление причины вибрации особенно важно, так как отказ одного электродвигателя может остановить работу целого участка производства.

Почему электродвигатель может вибрировать после ремонта

Появление вибрации после ремонта не всегда означает, что неисправность связана с качеством выполненных работ. Иногда причиной становятся ошибки монтажа, особенности установки оборудования или неисправность связанных узлов.

Наиболее распространенные причины вибрации после проведения ремонтных работ:

• нарушение балансировки ротора после восстановления или замены деталей;
• неправильная установка подшипников;
• нарушение центровки валов при монтаже оборудования;
• недостаточная фиксация отдельных элементов;
• повреждение или износ деталей, которые не были выявлены при первичной диагностике;
• изменение характеристик приводного механизма.

Например, после замены подшипников двигатель может продолжать вибрировать, если причина первоначального износа не была устранена. Аналогичная ситуация возможна после ремонта обмоток: электрическая часть будет восстановлена, но механическая неисправность ротора или вала может сохраняться.

Чтобы исключить повторное появление проблемы, после ремонта важно проводить комплексную проверку оборудования. Она позволяет оценить состояние всех основных узлов и убедиться, что двигатель работает в штатном режиме.

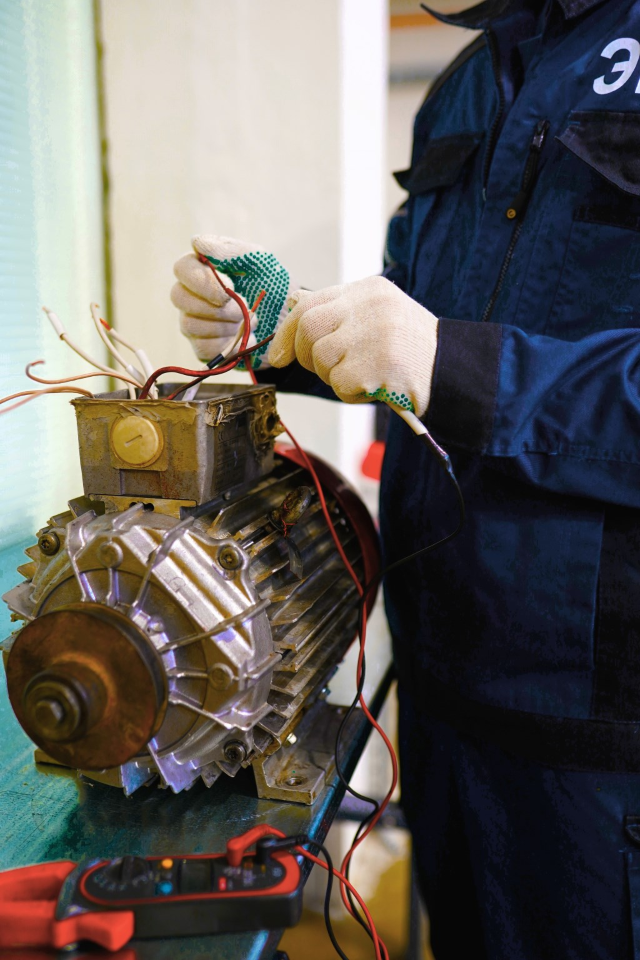

Как проводится диагностика вибрации электродвигателя

Определить причину вибрации только по внешним признакам часто невозможно. Один и тот же симптом может быть связан с разными неисправностями: от износа подшипников до проблем с обмоткой или неправильной установки оборудования.

Диагностика начинается с анализа условий эксплуатации и состояния двигателя. Специалисты оценивают характер вибрации, режим работы оборудования и изменения, которые произошли перед появлением неисправности.

Основные этапы проверки включают:

1. Визуальный осмотр оборудования.
   Проверяется состояние корпуса двигателя, креплений, соединительных элементов, кабельных вводов и доступных узлов.
2. Измерение уровня вибрации.
   С помощью специализированных приборов определяются параметры колебаний в различных направлениях. Это позволяет оценить характер неисправности и определить возможный источник проблемы.
3. Проверка механических компонентов.
   Оценивается состояние подшипников, валов, муфт и других элементов, которые могут влиять на стабильность вращения.
4. Контроль электрических параметров.
   При необходимости проверяются состояние обмоток, сопротивление изоляции, равномерность нагрузки по фазам и другие характеристики двигателя.
5. Определение причины неисправности.
   После комплексной проверки специалисты составляют заключение и определяют оптимальный способ устранения проблемы.

Важно, чтобы диагностика была направлена не только на устранение самой вибрации, но и на поиск ее первопричины. Замена отдельного элемента без понимания причины повреждения может привести к повторной неисправности.

Как устранить вибрацию электродвигателя

Устранение повышенной вибрации начинается с определения причины неисправности. Универсального решения для всех случаев не существует: в одном случае потребуется балансировка ротора, в другом — замена подшипников, восстановление вала или ремонт электрической части двигателя.

Попытка устранить только внешний симптом без диагностики часто приводит к повторному появлению проблемы. Например, установка новых подшипников не решит ситуацию, если причиной их разрушения была несоосность валов или повышенная нагрузка со стороны приводного механизма.

Основные способы устранения вибрации включают следующие работы:

1. Балансировка ротора

Если причиной повышенных колебаний является нарушение распределения массы вращающихся элементов, выполняется балансировка ротора. Она позволяет снизить воздействие центробежных сил и уменьшить нагрузку на подшипники и корпус двигателя.

Перед проведением работ специалисты оценивают состояние ротора, выявляют возможные повреждения и определяют степень дисбаланса. При необходимости выполняется корректировка массы отдельных участков для восстановления равномерного вращения.

Балансировка особенно важна после ремонта, связанного с восстановлением ротора, заменой отдельных элементов или механической обработкой деталей.

2. Ремонт или замена подшипников

При износе подшипников восстановление нормальной работы двигателя невозможно без устранения механической неисправности. В зависимости от состояния узлов выполняется замена поврежденных элементов или восстановление посадочных мест при наличии соответствующих дефектов.

После установки новых подшипников необходимо проверить:

• правильность монтажа;
• отсутствие чрезмерного люфта;
• качество смазки;
• соответствие посадочных размеров;
• работу двигателя в штатном режиме.

Важно учитывать, что подшипники часто повреждаются не самостоятельно, а из-за других факторов: дисбаланса ротора, перекоса валов, перегрузки или неправильной эксплуатации оборудования.

3. Восстановление и ремонт валов

Повреждение вала или его посадочных поверхностей также может стать причиной повышенной вибрации. Износ мест установки подшипников, деформация или нарушение геометрии приводят к нарушению точности вращения ротора.

В зависимости от характера повреждения могут применяться различные методы восстановления:

• наплавка и восстановление изношенных участков;
• механическая обработка поверхности;
• восстановление посадочных мест;
• устранение деформаций;
• последующая проверка геометрии детали.

После восстановления вала важно убедиться, что параметры детали соответствуют требованиям оборудования и обеспечивают стабильную работу двигателя.

4. Ремонт обмоток электродвигателя

Если причиной вибрации являются электрические неисправности, связанные с обмоткой статора или ротора, требуется проверка состояния электрической части двигателя.

К таким проблемам могут привести:

• межвитковые замыкания;
• повреждение изоляции;
• нарушение симметрии фаз;
• перегрев обмотки;
• снижение электрических характеристик двигателя.

В зависимости от состояния оборудования выполняется восстановление отдельных элементов или комплексные работы по ремонту обмотки. После завершения работ проводится проверка электрических параметров двигателя.

5. Проверка и восстановление центровки оборудования

Если вибрация возникает из-за несоосности валов, необходимо устранить нарушение взаимного положения двигателя и приводного механизма.

Работы включают:

• проверку положения валов;
• оценку состояния муфт и соединительных элементов;
• устранение перекосов;
• корректировку установки оборудования.

Правильная центровка снижает нагрузку на подшипники, уменьшает вибрацию и помогает увеличить срок службы двигателя и связанного с ним оборудования.

Как предотвратить появление вибрации электродвигателя

Регулярное техническое обслуживание позволяет выявить начальные признаки неисправностей до возникновения серьезных повреждений. Особенно важно контролировать состояние оборудования, которое работает с высокой нагрузкой или в непрерывном режиме.

Для снижения риска появления вибрации рекомендуется:

• проводить плановые осмотры электродвигателей;
• контролировать уровень вибрации и температуру узлов;
• своевременно выполнять обслуживание подшипников;
• проверять состояние креплений и соединений;
• контролировать центровку валов;
• очищать оборудование от загрязнений;
• не допускать длительной работы при перегрузках.

Системный подход к обслуживанию позволяет не только снизить вероятность аварийных остановок, но и продлить срок эксплуатации дорогостоящего оборудования.

Ремонт электродвигателей в «ЭИС»

Компания «Электронные Инженерные Системы» выполняет диагностику, техническое обслуживание и ремонт электродвигателей различного назначения. Специалисты помогают определить причину повышенной вибрации и подобрать оптимальный способ восстановления оборудования.

В зависимости от результатов обследования могут выполняться:

• диагностика технического состояния двигателя;
• ремонт и перемотка обмоток;
• восстановление роторов и валов;
• балансировка вращающихся элементов;
• замена подшипников;
• проверка и испытания оборудования после ремонта.

Компания располагает собственным сервисным цехом с необходимым оборудованием для выполнения восстановительных работ. Это позволяет проводить комплексную диагностику и ремонт в одном месте, контролируя качество на всех этапах.

Грамотно выполненные работы помогают вернуть электродвигателю стабильные рабочие характеристики и снизить риск повторных неисправностей.

Заключение

Вибрация электродвигателя является важным признаком, который может указывать на развитие механических или электрических неисправностей. Игнорирование повышенных колебаний приводит к ускоренному износу подшипников, повреждению валов, ухудшению состояния обмоток и снижению надежности оборудования.

Причину вибрации невозможно определить только по внешним признакам. Для точного выявления неисправности требуется комплексная диагностика, которая позволяет оценить состояние всех основных узлов и выбрать подходящий способ восстановления.

Регулярное техническое обслуживание, контроль рабочих параметров и своевременное устранение выявленных проблем помогают продлить срок службы электродвигателей и избежать аварийных остановок оборудования.

Источники

• Кацман М. М. Электрические машины. — Москва: Академия.
• Вольдек А. И., Попов В. В. Электрические машины. Машины переменного тока. — Санкт-Петербург: Питер.
• ГОСТ Р ИСО 20816-1-2021. Вибрация механическая. Измерения и оценка вибрации машин.
