Обмотка электродвигателя играет важную роль: с помощью этого компонента электрическая энергия при вращении преобразуется в механическую. В ней индуцируется ЭДС – электродвижущая сила, возникающая при взаимодействии с магнитным полем. Любые повреждения обмотки выводят двигатель из строя, поэтому она потребует срочного восстановления.
Какие существуют типы обмоток?
В зависимости от назначения и возможностей эксплуатации различают следующие типы обмоток электродвигателей:
- Трехфазные. Такие обмотки используются в статорах трехфазных электродвигателей асинхронного и синхронного типа, также они применяются для роторов асинхронных моторов с контактными кольцами.
- Однофазные. Их используют для асинхронных двигателей однофазного типа, оснащённых короткозамкнутым ротором.
В особые группы включаются обмотки для якорей коллекторных электромоторов, короткозамкнутые обмотки для асинхронных электромоторов и обмотки возбуждения, применяемые для двигателей разных типов.
Особенности конструкции
Обмотка электродвигателей изготавливается как многовитковая катушка, выполненная из медной проволоки, также для ее изготовления может использоваться алюминий. При прохождении электротока сквозь катушку возникает магнитное поле, создающее электродвижущую силу. Катушка статора изготавливается из изолированных проводников. При возникновении магнитного поля возникает крутящий момент, за счет которого запускается вращение вала электродвигателя.
Конструкция различается в зависимости от назначения:
- Обмотка якоря состоит из последовательных секций, уложенных в пазы стального сердечника и соединенных с коллектором. Именно она при работе двигателя будет отвечать за возникновение крутящего момента.
- Обмотка ротора располагается на вращающемся компоненте. Сердечник оснащается зоной с пазами, на которой располагаются проводники.
- Обмотка статора располагается в неподвижной части двигателя. В моторах DC она наматывается вокруг полюсов, в моторах AC располагается в пазах.
- Замкнутая обмотка предназначена для создания закрытого контура. Ток через такую обмотку протекает по щеткам.
- Разомкнутая обмотка применяется в двигателях путем подсоединения концов к клеммам, это дает возможность подключать внешние устройства. Обычно она используется для электромоторов AC.
- Обмотка возбуждения предназначена для создания электромагнитного поля, за счет которого будет работать двигатель. Она располагается на статоре.
- Концентрированная обмотка. Ее задача – последовательное расположение с образованием катушки. Ее витки располагаются на той же оси.
Расходные материалы и инструменты для восстановления обмотки
Чтобы восстановить повреждённую обмотку, потребуется основной расходный материал – медные или алюминиевые провода различного сечения. При выборе проводов также нужно учитывать материал изоляции, марку и другие характеристики. Кроме того, для ремонта потребуется изоляция, которая будет помещаться в пазы сердечников между первичной и вторичной катушкой, при группировке проводников, в местах их выхода из двигателя и на других участках. Правильно подобранная изоляция предотвращает замыкание и обеспечивает стабильную работу электродвигателя.
Обмотка пропитывается специальными жидкостями, которые обеспечивают прочную фиксацию проводов и их полноценную изоляцию. Для этого применяются специальные лаки, а также компаунды, изготовленные на полиэфирной и битумной основе.

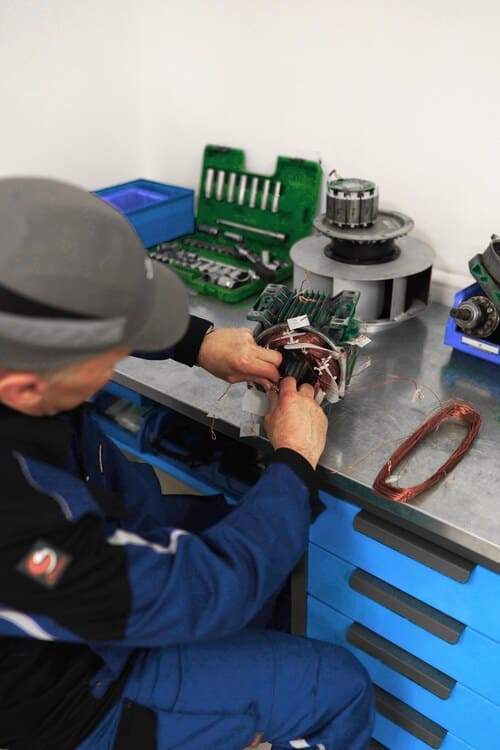

Для намотки проводов на статоры двигателей различных типов используется специальный станок – кантователь. После обработки пропиточными материалами обмотки помещаются в сушильный шкаф для ускоренного высыхания жидкости при высокой температуре. Дополнительно обмотчики-ремонтники используют ручные инструменты, такие как фибровые пластинки и язычки, выколотки, небольшие топорики и другие приспособления.
Услуги восстановления обмотки электродвигателей в компании «ЭИС»
В нашей компании можно заказать восстановление обмоток электродвигателей, что позволит вернуть мотор к работе и гарантировать безотказную эксплуатацию. Опытные специалисты знают все тонкости восстановления обмоток различных типов, для этого используются специальные станки и ручные инструменты.
Источники
- Кацман М.М. Электрические машины: учебник для студ. учреждений сред. проф. образования - М.: Академия, 2013.
- Вольдек А.И., Попов В.В. Электрические машины. Машины переменного тока: учебник для вузов. - СПб.: Питер, 2010.
